Hallo Friends, berjumpa lagi dengan saya admin dari blog ini
Di pertemuan kali ini kita akan mempraktekkan bagaimana cara konfigurasi dasar pada Mikrotik.
Baiklah yg harus anda lakukan adalah lihat dan pelajari baik - baik (watch and learn).
Langkah - Langkah Konfigurasi Dasar Mikrotik :
1. setting ip address di laptop / komputer kalian, pastikan harus sesuai dengan settingan ip di Mikrotik Routerboadnya.
Contoh settingan ip beserta subnetmask dan gatewaynya.
2. masuk ke Aplikasi Winbox --> buka tab Neighbors --> klik di mac addressnya kemudian klik connect.
Aplikasi Winbox
3. Akan muncul tampilan seperti di bawah ini, apabila mikrotik sudah di konfigurasi sebelumnya pilih Remove Configuration.
Pilih Remove Configuration
4. Setelah masuk pilih menu system --> Identitiy.
System --> Identity
5. isi nama untuk memberikan identitas pada Mikrotiknya, kemudian Apply dan OK
6. pilih menu Interfaces dan beri nama pada seluruh interfaces sesuai dengan keinginan anda. Untuk memberi nama klik di ikon yg berwarna kuning atau tekan tombol C pada keyboard.
Berikan Nama Pada Interfaces
7. Pilih menu IP --> Address --> tambahkan ip dan prefix pada masing - masing interface. Prefix adalah angka setelah ip yang dipisahkan oleh tanda /
misalnya : 192.168.20.2/24 ( 24 adalah prefixnya )
Untuk interface ether1 ip nya harus sesuai dengan ip public yang di berikan oleh ISP anda dan ether2 , ether3, ether4, dan ether5 harus memiliki subnet yg berbeda.
8. pilih menu IP --> Routes
Kemudian isi DNS dari ether1
isi gateway dari ether1
9. konfigurasi DNS dengan menuju ke menu IP --> DNS
Isi DNS sesuai dengan DNS ISP ( Internet Service Provider ), kalau di sini saya menggunakan DNS dari Telkom.
Di bawah ini terdapat dua DNS yg terisi DNS yg ke-1 adalah DNS utama dan DNS kedua digunakan apabila DNS yang ke-1 mati maka jalur akan di alihkan ke DNS yang ke-2 bertugas membackup tugas dari DNS yg ke-1.
Note : Allow remote request di centang, Apply dan Ok
settingan DNS

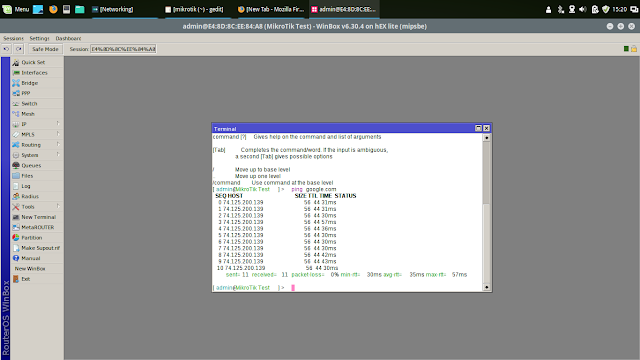

10. Cek apakah sudah bisa terkoneksi ke internet atau belum
masuk ke menu New Terminal --> ping google.com
Apabila telah reply berarti telah terkoneksi ke internet.
dapat terkoneksi
Cara Menghubungkan Jaringan Lokal Ke Internet :
1. Buka menu IP --> Firewall --> tab NAT --> kemudian tambahkan
yang di opsi chain pilih srcnat
opsi Out.Interface pilih ether1
buka tab action dan action nya pilih yang masquerade
seperti tampilan di bawah ini :
2. masuk ke manu IP --> DHCP Server --> DHCP setup.
DHCP server berguna untuk memberikan alamat ip secara otomatis kepada host/komputer yg memintanya.
akan muncul tampilan seperti di bawah ini
maka DHCP Server telah terkonfigurasi.
9. Kemudian atur DHCP Client pada menu IP --> DHCP Client --> kemudian tambahkan --> lalu pilih intrface --> klik Apply dan Ok.
Perlu diketahui DHCP client berguna untuk meminta alamat ip secara otomatis dari server agar kita tidak mengatur ip secara manual.
10. Selesai
sekian info dari saya semoga bermanfaat :)
