Membuat Simulasi Jaringan Web Server dan DNS Server pada Cisco Packet tracer





Hallo para readers, pada kesempatan kali ini ini saya ingin memberikan tutorial membuat simulasi jaringan web server dan dns server pada cisco packet tracer.

Dalam simulasi ini kita akan membuat sebuah jaringan dengan subnet yg sama menggunakan 2 unit komputer server, server 1 sebagai dns server dan server 2 sebagai web server dan juga 2 unit komputer client.

Berikut ini contoh topologi jaringan yg akan kita buat

Topologi


Server0 : ip address = 172.20.10.2  --> DNS Server
Server1 : ip address = 172.20.10.1  --> Web Server
PC0       : ip address = 172.20.10.3 --> Client 1
Laptop  : ip address = 172.20.10.4 --> Client 2

Langkah - Langkah :
1. Pertama tambahkan perangkat  ke lembar kerja packet tracer yang berupa 2 komputer server, 1 PC, 1 Laptop, dan 1 switch.
Gambar 1

2. Selanjutnya kita berikan kabel untuk menghubungkan masing - masing perangkat ke switch
Gambar 2

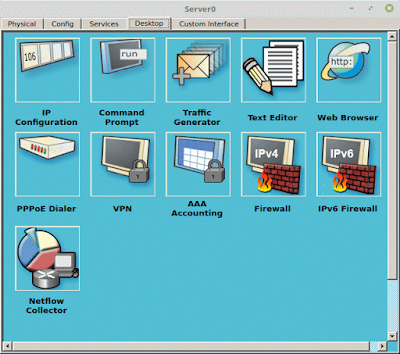

3. Kemudian kita masuk ke server 1 ( yg akan kita gunakan sebagai web server ) dengan klik 2x pada icon nya --> pilih ip configuration
Gambar 3

4. Setelah itu kita tambahkan ip address dan subnet masknya.
Gambar 4

5. Kemudian kita masuk ke tab Service --> HTTP --> edit index.html  --> aktifkan service HTTP
Gambar 5

6. Setelah itu kita masuk ke server0 ( yg akan menjadi dns server ) --> pilih ip configuration
Gambar 6

7. Kita tambahkan ip address dan subnet masknya
Gambar 7

8. Masuk ke menu Services --> DNS
Kita pilih type : A record
Isi nama domain nya dan tambahkan ip address dari web server --> Add
Gambar 8

9. Setelah itu kita tambahkan ip address di komputer client dan kita isikan ip dns server nya
Gambar 9

Gambar 9.1

10. Selanjutnya kita tes apakah sudah terkoneksi atau belum dengan klik icon berikut Gambar 10
 kemudian kita pilih komputer yg sebagai pengirim dan penerima


11. Kemudian kita lihat jika successful berarti sudah dapat terkoneksi
Gambar 11


12 Setelah itu masuk ke komputer client  --> menu Web browser
Gambar 12

13. Selanjutnya kita isi domain yg sudah kita buat tadi dan maka akan muncul tampilan dari index.html yg sebelumnya sudah kita buat di web server tadi
Gambar 13



Demikian tutorial membuat simulasi jaringan web server dan dns server pada cisco packet tracer semoga dapat menambah wawasan para sobat blogger.




Sekian tutorial dari saya semoga bermanfaat







Sumber : Dokumentasi Pribadi
